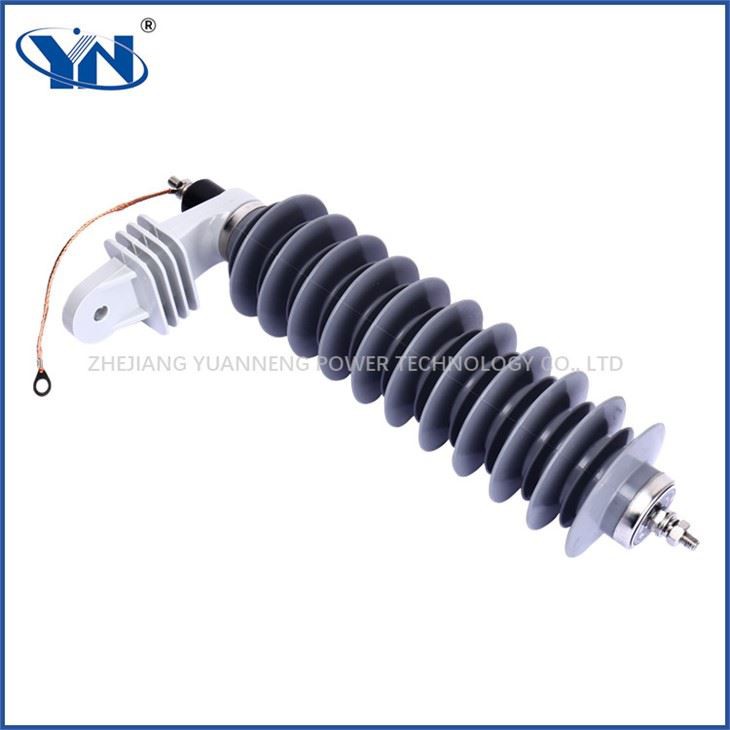

서지 피뢰기 36 Kv

서지 피뢰기 36 Kv

서지 피뢰기 36kv는 복합 실리콘 고무 소재와 고성능 아연 산화물 저항으로 만들어집니다. 내부 구조는 첨단 기술로 조립되며 실리콘 고무 소재와 산화 아연 저항의 이중 장점이 있습니다.
문의 보내기
채팅하기

제품 소개


서지 보호 장치 36 kv에 대한 설명

서지 피뢰기 36kv는 복합 실리콘 고무 소재와 고성능 아연 산화물 저항으로 만들어집니다. 내부 구조는 첨단 기술로 조립되며 실리콘 고무 소재와 산화 아연 저항의 이중 장점이 있습니다.


서지 피뢰기의 기술 사양 36 kv

정격 전압 :

36kV

연속 작동 전압 :

29kV

연면 거리 :

820mm

DC 1mA 기준 전압 :

55kV

0.75 배 U1mA 기준 전압의 누설 전류 :

≤ 30μA

주파수 1mA 기준 전압 :

≥ 36kV

연속 동작 전압 저항 전류 :

≤ 200μA

4 / 10μ s 고전류 임펄스 내성 :

100kA

번개 전류 임펄스 8 / 20μ s :

≤ 98kV

2000μs 방형 파 전류 임펄스 내성 :

250A

자주하는 질문

Q1 : 지불 기간은 얼마입니까?

A : 회사의 정기 지불 기간은 T / T, 보증금의 30 %, B / L 사본의 시력 70 %입니다. 다른 아이디어가 있으면 그냥 자유롭게 보여 주시면됩니다.

Q2 : 서지 피뢰기의 주요 시장은 무엇입니까?

A : 현재, 우리는 동남 아시아, 남미, 북미, 아프리카, 중동 등에서 좋은 시장을 개발했습니다.

Q3 : 품질 인증서가 있습니까?

A : 예, ISO9001 : 2008, ISO14001 : 2004, OHSAS18001 : 2007 및 테스트 보고서가 있습니다.
